視覺定位自動鉆攻機 |
|
☆外形尺寸：700*500 |
|
☆有效行程：700*500*200mm |
|
☆機床重量：650kg
|
|
☆鉆孔范圍：1-16mm
|

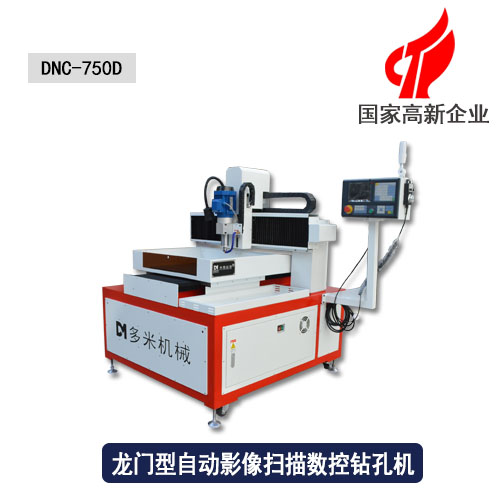

DNC-750D視覺定位自動鉆孔機適用于小零件薄壁產品熱熔鉆孔攻絲及普通鉆孔攻絲加工

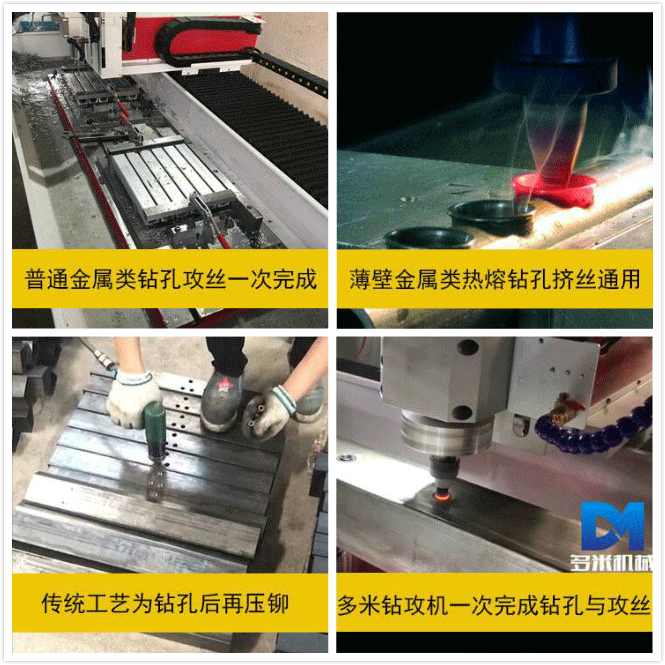

1、熱熔鉆孔拉伸增加原產品壁厚，直接剛性攻絲
2、可選配傳統水式切削冷卻，達到普通鉆孔攻絲效果
3、免編程數控系統，操作簡便，穩定性高
| 項目/型號 | DNC-750D |
| 機床外形尺寸（長X寬X高） | 700*500 |
| X軸行程 | 700mm（可定制尺寸范圍） |
| Y軸行程 | 500mm(可定制尺寸范圍） |
| Z軸行程 | 200mm |
| 主軸轉速 | 3000-24000rpm（根據加工要求選配） |
| 主軸錐孔 | ER20 |
| 主軸功率 | 0.55-3.0kw |
| X軸移動速度 | 30mm/min |
| Y軸移動速度 | 28mm/min |
| Z軸移動速度 | 28mm/min |
| 視覺檢測軟件 | PXVision3.0 |
| 鏡頭 | 0.8倍放大遠心鏡頭 |
| 重復定位精度 | ±0.01mm/1000mm |
| 鉆孔攻絲直徑范圍 | 1-16mm |
| 編程方式 | CAD圖檔導入/圖表編程/電腦編程 |
| 系統程序存儲量 | 約10000pcs |
| 系統外接信號控制 | 支持 |
| 機床重量 |
約650KG |
